Hall-effect-joystick met 3 assen en vingertop - FJ9S-serie

Hall-effectjoystick met drie assen en bovenste knop



3-assige vingertopjoystick Kenmerken en voordelen

De joystick uit de FJ9S-serie is een contactloze, meerassige controller met een lange levensduur voor vingerpositionering. De joystick uit de FJ9S-serie is een compacte, laag-joystick die gebruikmaakt van contactloze Hall-effecttechnologie- en is ontworpen voor toepassingen met weinig bedieningskracht en in een schone omgeving die blijvende nauwkeurigheid en precisie vereisen. Hoofdzakelijk gebruikt op afstandsbediening, drone-besturing, CCTV-besturing etc.





Producteigenschappen

Gebaseerd op ergonomische principes, compact van vorm en comfortabel in gebruik.

Vingertopbediening, veerretour.

Bediening met drie- assen onder elke hoek en in elke richting.

Handvat bovenaan met maximaal twee knoppen.

RS232- of USB-connectoruitgang is selecteerbaar





Industriële toepassingen voor 3-assige Hall-effect-joystick

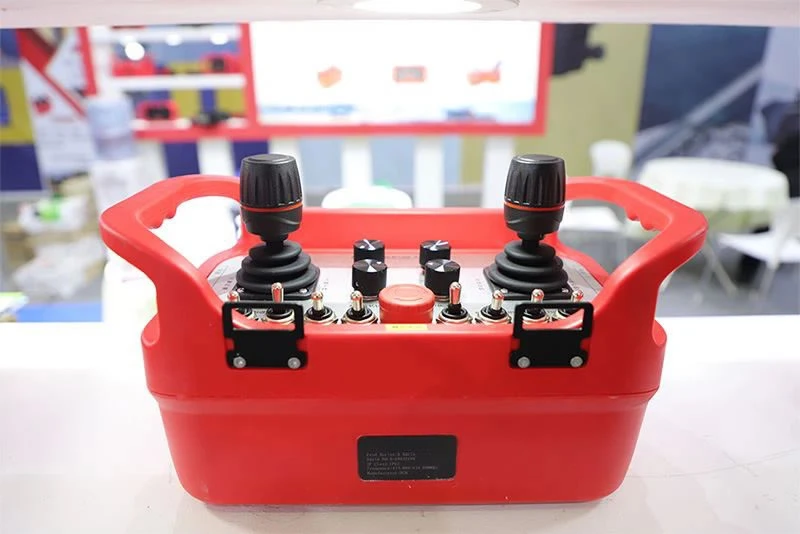

Deze serie producten wordt voornamelijk gebruikt in videobesturingsapparatuur, elektrische rolstoelen en medische apparatuur.





Technische informatie

Elektrische parameters

Voedingsspanning	5 ± 0,5Vdc (standaardspanning)
	9 ~ 36Vdc (brede spanning)
Maximale voedingsspanning	22mA (XY-as)
	33mA (Z-as)
Maximale overbelastingsspanning	20Vdc
Maximale omgekeerde polariteitsspanning	-10Vdc
Belastingsweerstand	10KΩ
Gemiddelde uitgangsspanning	2,5 ± 0,1 Vdc
Lineaire fout van uitgangsspanning	<± 0.2V



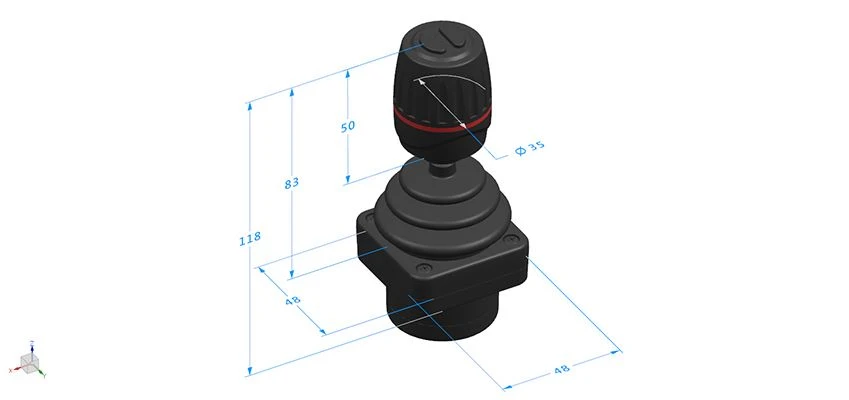

Mechanische parameters

Schommelende hoek	± 28 graden (XY-as); ± 42 (Z-as)
Bedrijfsmodus	Automatische veerretour
Startkracht	3N
Maximale bedieningskracht	8N
Beperkende kracht	> 300N
Levensduur	>5 miljoen keer (XY-as)
	>5 miljoen keer (Z-as)
Gewicht	143.5g



Omgevingsparameters

Werktemperatuur	-30 graden ~ + 70 graden
Opslagtemperatuur	-40 graden ~ + 85 graden
Beschermingsgraad	IP65 (boven het installatiepaneel)



Productmodel

Productconfiguratie

FJ9S-serie

Ingangsspanning

S	5Vdc (standaardspanning)
W	9 ~ 36Vdc (brede spanning)



Beperk de plaatselectie

1AX	gleuf (X-as)
1AY	gleuf (Y-as)
2AP	plus
2AC	ronde limiet methode
2AQ	vierkante limietmethode
2AG	ronde grens + geleidegroef



Uitgangssignaal

H51	Hall-type, uitgangsspanning 0,5 ~ 2,5 ~ 4,5V
H52	Hall-type, uitgangsspanning 0 ~ 2,5 ~ 5V
RS232	RS232 seriële digitale signaaluitgang
USB	USB-interface digitale signaaluitgang



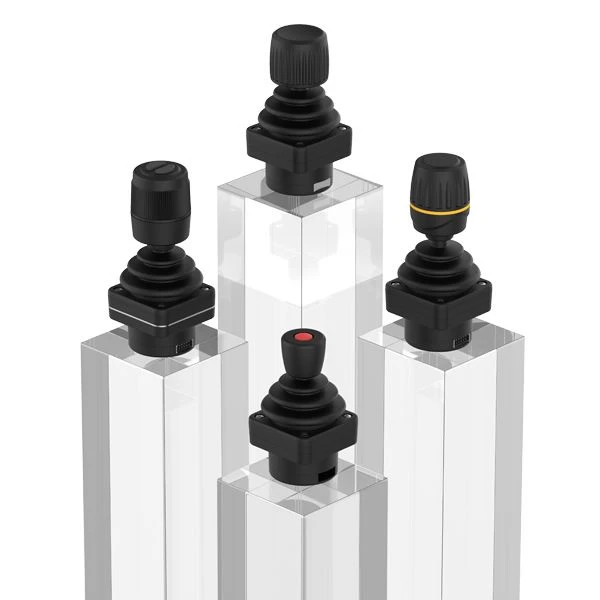

Behandel selectie

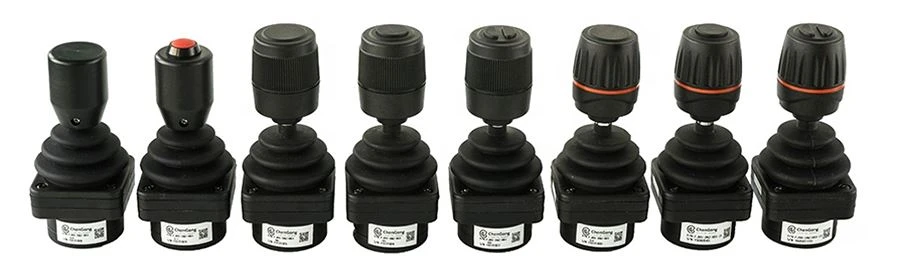

Z0	Z-serie handgreep, inclusief Z-as, geen knop
Z1	Z-serie handgreep, inclusief Z-as, enkele knop
Z2	Z-serie handgreep, inclusief Z-as, dubbele knop
ZN0	Z-serie handgreep, geen Z-as, geen knop
ZN1	Z-serie handgreep, zonder Z-as, enkele knop
ZN2	Z-serie handgreep, zonder Z-as, dubbele knop
L0	Handgreep uit de L-serie, geen Z-as, geen knop
L1	Handgreep uit de L-serie, zonder Z-as, enkele knop
L2	Handgreep uit de L-serie, zonder Z-as, dubbele knop
L3	Handgreep uit de L3-serie, geen Z-as, geen knop
H0	Handgreep uit de H-serie, met Z-as, zonder knoppen
H1	Handgreep uit de H-serie, inclusief Z-as, enkele knop
H2	Handgreep uit de H-serie, inclusief Z-as, dubbele knop
HN0	H-serie handgreep, geen Z-as, geen knop
HN1	Handgreep uit de H-serie, zonder Z-as, enkele knop
HN2	Handgreep uit de H-serie, zonder Z-as, dubbele knop

※ Opmerkingen:Er zijn momenteel producten met drie- assen verkrijgbaar met handgrepen uit de Z-serie en handgrepen uit de H-serie;





Hall-effect joystickcontroller:Veelgestelde vragen over 3-assige vingertop-joystick



Wat is hall-effect?

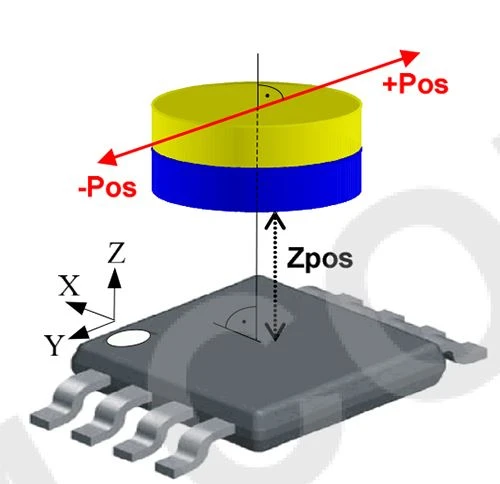

Als er een elektrische stroom door een geleider in een magnetisch veld vloeit, oefent het magnetische veld een dwarskracht uit op de bewegende ladingsdragers, waardoor deze naar één kant van de geleider worden geduwd. Een opeenhoping van lading aan de zijkanten van de geleiders zal deze magnetische invloed in evenwicht brengen, waardoor een meetbare spanning tussen de twee zijden van de geleider ontstaat. De aanwezigheid van deze meetbare transversale spanning wordt het Hall-effect genoemd, naar EH Hall die het in 1879 ontdekte.



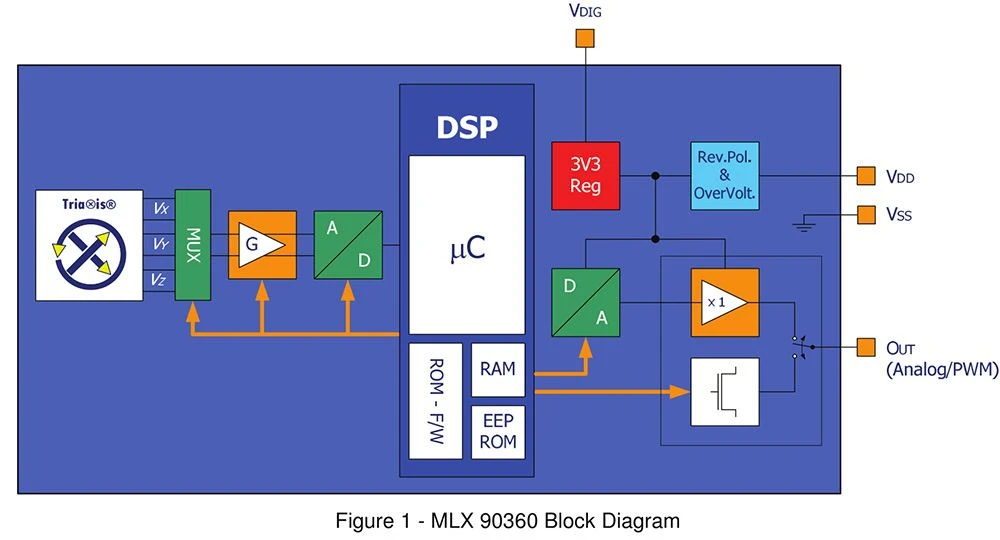

Hall-effectsensor toegepast op elektrische joystick

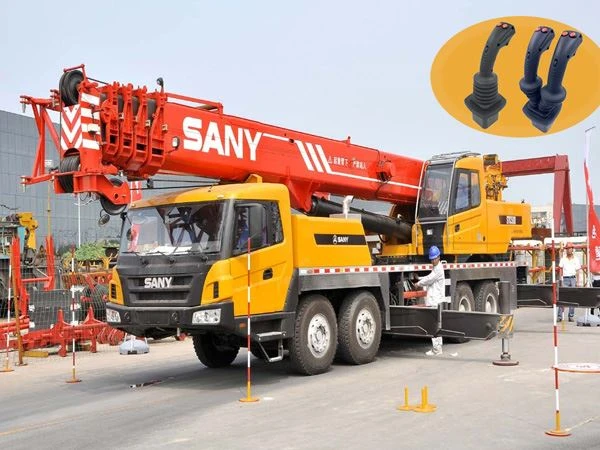

Toepassingen voor Hall-effect-detectie zijn ook uitgebreid naar industriële toepassingen, die nu Hall-effect-joysticks gebruiken om hydraulische kleppen te bedienen, waarbij de traditionele mechanische hendels worden vervangen door contactloze detectie. Dergelijke toepassingen omvatten mijnbouwvrachtwagens, graaflaadmachines, kranen, gravers, schaarliften, enz.



Naarmate de behoefte aan joysticks toeneemt, staan ​​ontwerpers onder grotere druk om aan de gebruikseisen te voldoen en tegelijkertijd de kosten te verlagen. Deze vereisten omvatten, maar zijn niet beperkt tot, gevoeligheid, nauwkeurigheid, laag stroomverbruik, soepelere werking, aangepaste installatiegrootte en multifunctionele functies. Dit is vooral belangrijk in industriële omgevingen waar een goede controle over zwaar materieel van cruciaal belang is om werkgerelateerde verwondingen of productiviteitsverlies te voorkomen.



CGEC heeft op maat verschillende soorten industriële elektrische joysticks ontwikkeld voor Original Equipment Manufacturers (OEM's) en operators in industriële, commerciële en consumentenomgevingen. Bij de focus op industriële toepassingen spelen joysticks voor machines en apparatuur een cruciale rol. Om deze reden is het belangrijk om bekend te zijn met twee van de toonaangevende typen industriële joysticks: joysticks met hall-effect en joysticks met potentiometer.



Hall-type joystickfuncties:

● Hall-non-contacthoekdetectie

● langdurig

● Hoge weerstand tegen vervuiling

● De trend in de toekomst

● Voeding is 5V, 9~36V is mogelijk.

Met uitzondering van de joystick uit de FJ120-serie, kunnen alle joysticks in het haltype worden gemaakt.



Hoe krijgen we joystick-voorbeelden met hall-effect?

We kunnen de gratis monsters aanbieden met verzendkosten, maar u moet het monster betalen voordat u het verzendt, dan zullen we de monsterkosten bij uw eerste bestelling retourneren.



Wat is de levertijd van deze hall-effect joystick?

Voor de joystick met hall-effect bereiden we altijd een voorraad voor om ervoor te zorgen dat de apparatuur van de klant dringend vervangende joysticks nodig heeft, en we kunnen de levering op dezelfde dag regelen. Als deze wordt gebruikt als vervanging voor -onderhoud na verkoop, kunt u het overeenkomstige onderdeelnummer in de catalogus vinden en kan deze na installatie worden gebruikt. Voor de op maat gemaakte joysticks duurt het doorgaans twee weken om het product af te maken. Als de klant dringend een joystick met hall-effect nodig heeft, kunnen we de klant volgen om de goederen zo snel mogelijk te leveren. Snelheid, nauwkeurigheid, kwaliteit!



Wat is uw betalingstermijn voor de Hall Effect-joystick?

● Betaling Minder dan of gelijk aan 1000USD, 100% vooraf.

● Betaling groter dan of gelijk aan 1000USD, 30% vooraf, 70% saldo vóór verzending.

Als u nog andere vragen heeft, neem dan gerust contact met ons op wangyi@halljoystick.com



Bent u een handelsbedrijf of fabrikant voor een hall-effect joystick?

Wij zijn een joystickfabrikant met 20+ jaar ervaring.



Hoe bereik je gratis onderhoud gedurende de hele levensduur?

Als u een gebruiker bent, kunt u het apparaat na inspectie en reparatie terugsturen naar de fabriek, terugsturen naar de klant en een reparatierapport overleggen. Als u een dealer bent, bieden wij u gratis onderdelen aan of sturen wij deze terug ter reparatie. Wij kunnen ook een ruilservice bieden.



Is er een gebruikershandleiding voor de aangepaste joystick met hall-effect?

Ja, we bieden de instructie voor het aanpassen van joysticks. Indien nodig kunnen we video- of online begeleiding bieden.



Populaire tags: Joystick met 3 assen, Hall-effect-joystick met 3 assen - FJ9S-serie, joystickcontroller met drie assen, joystick met hall-sensor, industriële joystick met 3 assen met Hall-effect - FJ9S-serie
